四线制省成本，六线制更稳，称重传感器接线方式如何选？
来源:
|
作者:pmob68924
|
发布时间: 2025-07-11
|
277 次浏览
|
分享到:

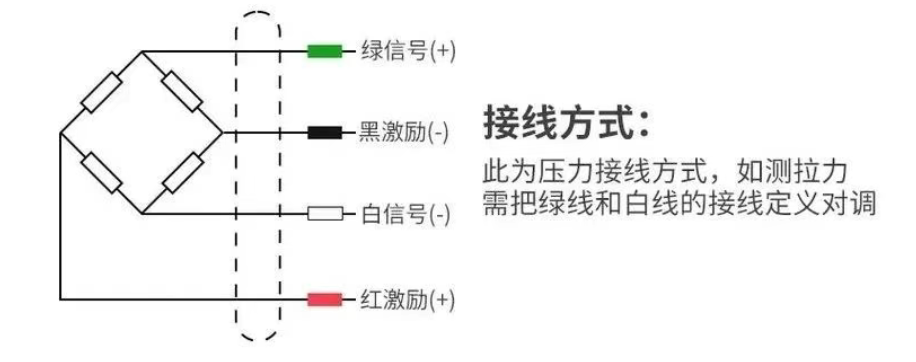

称重传感器连接秤头的接线方式主要有两种：四线制和六线制。以下是这两种接线方式的详细说明：四线制传感器通常有四根线，分别是电源正极(EXC+)、电源负极(EXC-)、信号正极(SIG+)和信号负极(SIG-)。
注意事项：确保所有接线牢固，并使用绝缘胶带对接线口进行绝缘处理，以防止短路和损坏。

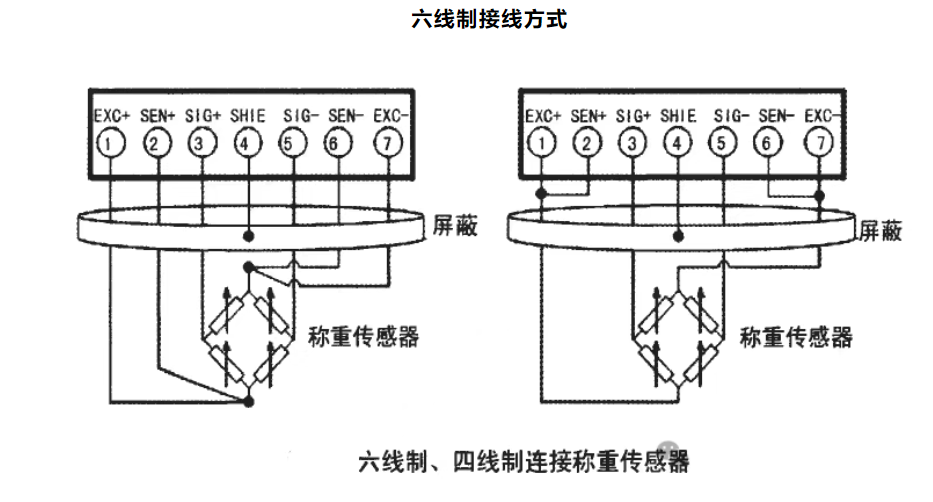

六线制传感器除了四根基本线外，还增加了激励反馈线（SEN+和SEN-），用于补偿线路电阻。
注意事项：在某些情况下，如果需要将六线制传感器接成四线制，可以将激励正极与反馈正极短接，激励负极与反馈负极短接，但需注意测量误差。

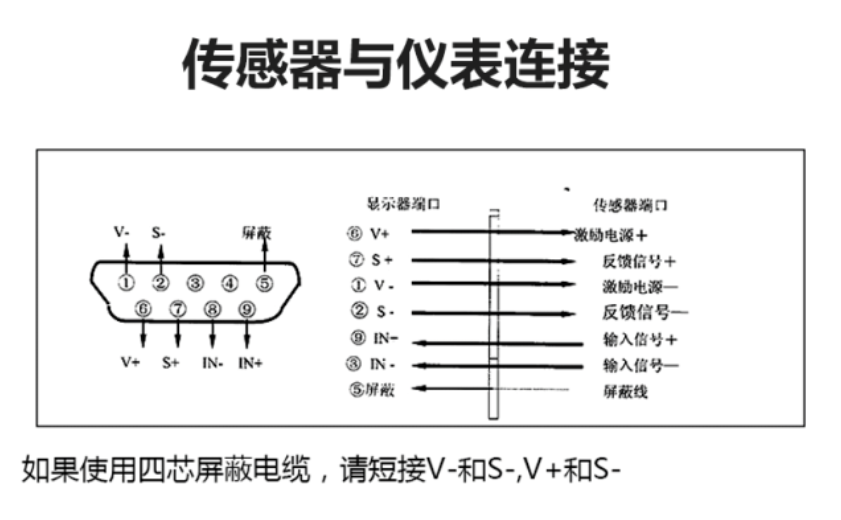

如果使用的是六线制传感器但只有四线制接线盒，可以将激励和反馈线短接在一起，然后将这两根线接到激励桩上。称重传感器的接线方式取决于硬件要求和实际应用场景。在接线时需严格按照接线图进行操作，并确保所有连接牢固可靠，以保证称重系统的准确性和稳定性。选择四线制还是六线制接线方式应根据具体需求和环境条件来决定。如果对测量精度要求较高且环境温度变化较大，建议使用六线制接法；如果环境条件较好且对成本敏感，可以考虑使用四线制接法。
