称重模块是一种称量设备，它包含一个称重传感器，以及将称重传感器连接至平台、输送皮带、料罐、料斗、容器或者任何组成秤体的物体所必备的安装硬件。通常情况下要用三到四个称重模块才能完全支撑物体的总重量。这样就能有效地将物体转变成秤体。

一个称重模块系统必须能够：(1) 提供准确的称重数据；(2) 能够安全支撑物体。

01

—

称重模块的类型

称重模块分为两种基本类型：压式型和拉式型。

压式称重模块

压式称重模块适用于大多数的称重应用。这些模块可以直接安装到地面、结构底座或横梁上。料罐或其它物体安装在称重模块的顶部。

图 1-1 所示为一个典型的压式称重模块。它由称重传感器、顶板（承受载荷）、负载销（将载荷从顶板传至称重传感器）以及底板（用螺栓固定至地面或者其它支撑表面）防倾覆螺栓会防止容器倾倒，提供横向控制。可能会用压紧螺栓来防止容器翻倒。至少需要三个称重模块组成三角形才能完全支撑一个秤体，4 个称重模块组成正方形或矩形的情况也很常见。

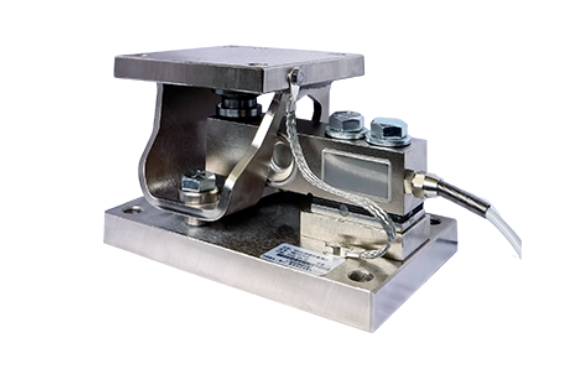

图 1-1 ：压式称重模块

拉式称重模块

拉式称重模块用于上方（比如从建筑的上部构造或上层露面上）必须悬挂的料罐、料仓或其它物体上形成秤体。

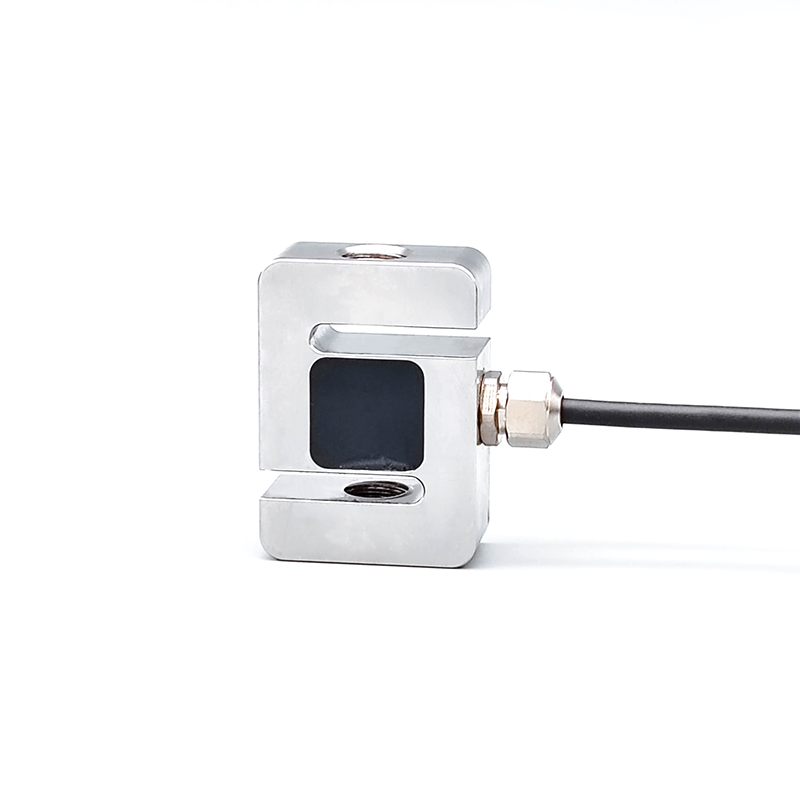

图 1-2 所示为一个典型的拉式称重模块。它采用的是 S 形的称重传感器，两端都有螺纹孔。两端都旋入了球形杆端轴承，连接叉装置通过螺纹杆连接至上部的结构和下部的料罐。通常情况下要用三个或三个以上的称重模块才能完全支撑起秤体。

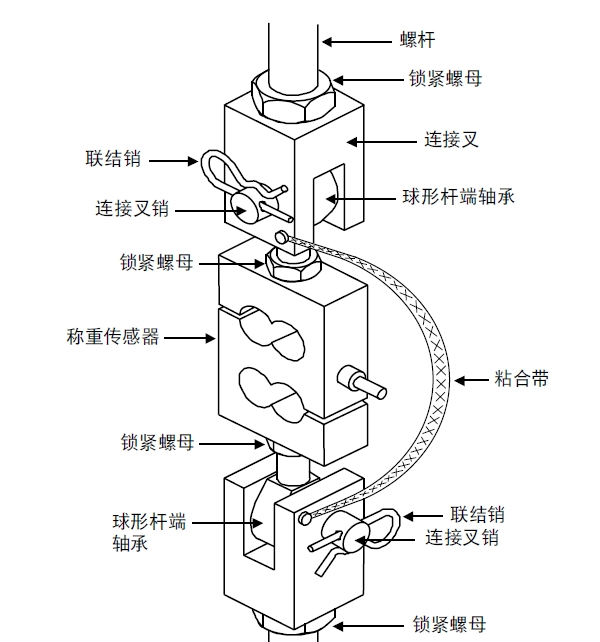

图 1-2 ：拉式称重模块

拉式传感器

02

—

称重模块的应用

料罐、料斗、料仓和容器

称重模块几乎可以将任意结构转变成秤。它们可以作为结构的原始设计的一部分，也可以添加到现有结构中。本期介绍的是最常见的称重模块应用。

料罐、料斗、料仓和容器在很多行业中用于搬运物料。通过将一系列称重模块安装到其中一个容器上，您就可以准确可靠地对物料进行称重。本文中用“料罐”泛指称重模块支撑的料罐、料斗、料仓或容器，但是每一种又是特定类型的容器，用作下述用途：

料罐：料罐通常指密闭的容器，用于存储或装运液体、气体或者能够自由流动的固体。料罐的尺寸各有不同，小到装丙烷或加热燃料的小型家用料罐，大到装数吨物料的大型工业料罐。图 2-1 所示为压式称重模块支撑的料罐；它们既可以水平放置，也可以垂直放置，并且对称或不对称皆可。

料斗：料斗指的是顶部打开的容器，并且通常用于装运粉末或颗粒状的固态物料。一般用于分配物料或收集配料，以便稍后进行装运。料斗往往比料罐小，并且常悬挂在上部构造上。图 2-2 所示为拉式称重模块支撑的料斗。

料仓：料仓指的是类似垂直料罐的密闭容器，但是用于存储粉末状或颗粒状的固态物料。料仓的尺寸各有不同，并且可以非常大型，大到装数百吨物料。它们常置于户外，用于向邻近的加工厂供应原料。

容器：容器指的是配备设备的精致料罐，可以加热、冷却、搅拌或者进行其它处理过程。容器中通常会发生化学反应，因此它必须能够准确地对添加的物料进行称重。

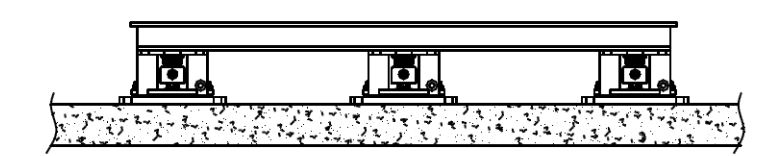

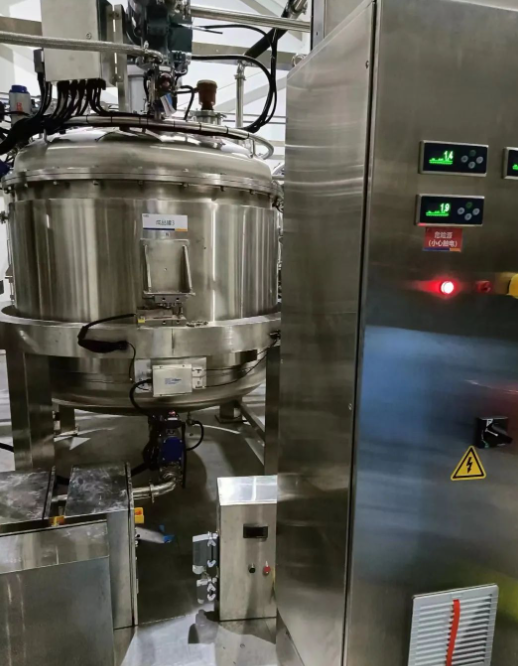

图 2-1 ：压式称重模块支撑的料罐

传输装置

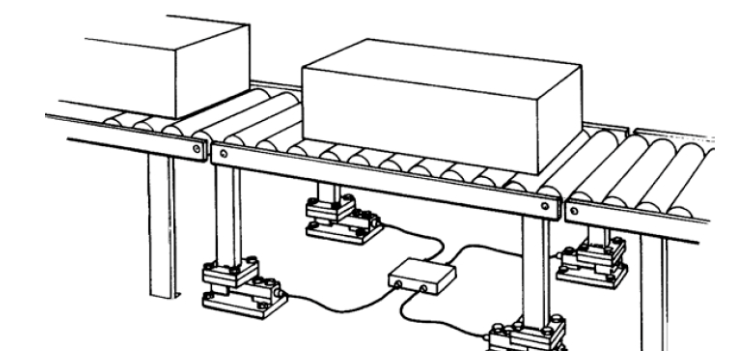

要对传输系统中运输的物体进行称重，请将传输装置的一部分安装到称重模块上（参见图 2-3）。由于物体在输送机上进行称重时通常会移动，因此这些应用需要一个能够承受高水平剪切力负载，同时仍可以称出可复验的重量的称重模块。通过韦普泰克自校正称重模块，传输装置的称重部分可以在承受水平剪切力负载时来回移动，从而减轻震动。但是称重传感器的自恢复悬挂装置往往会使传输装置返回“原”位置，以确保进行可重复性称重。

台秤

有很多台秤可以作为标准产品，但是有时需要专门建造一个平台来配合一个特定的应用；这可能需要通过称重模块来完成，如图 2-4 所示。

机械秤转换

可以通过两种方式将旧的机械秤转变成电子称重。第一种方法是秤杆转换。其中包括在添加 S 形元件拉式称重模块的同时保留现有的机械秤秤杆和称重平台。第二种方法就是更换秤杆。其中包括拆下秤杆，在现有称重平台下方添加压式称重模块。
