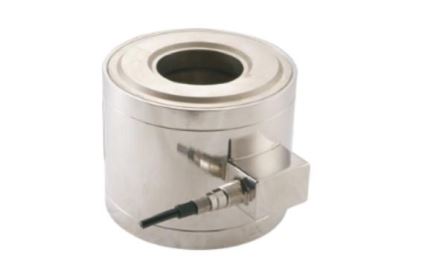

产品名称: 圆柱式压力传感器DJYZ-49
特点和用途:采用合金钢材质,压式结构,加载方便,性能可靠,可焊接密封或胶封,适用于各种力值的测量与控制。可做成 标准输出传感器或数字式 传感器,直通 PC 或 PLC,适用于电子皮带秤、压式料斗秤、电子测力系统工业及自动化设备等足多检测和测试领域 。

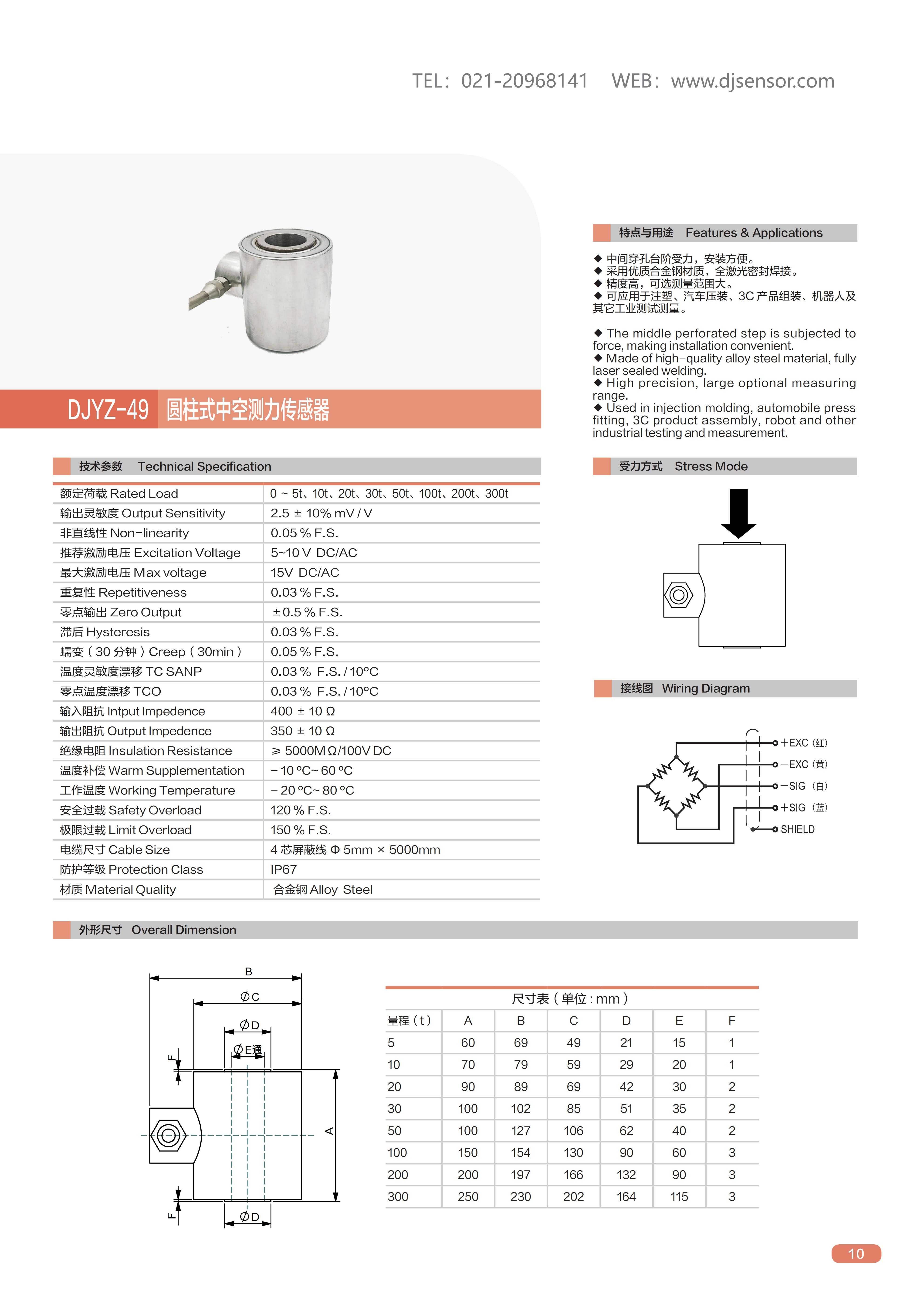

外形尺寸:
技术参数:
额定荷载 Rated Load
0~5T、10T、20T、30T、50T、100T、200T、300T
输出灵敏度
Output Sensitivity
1.0 ± 10% mV / V
非直线性
Non-linearity
0.1% F.S.
推荐激励电压Recommended excitation voltage
5~10 V DC/AC
最大激励电压
Max voltage
15V DC/AC
重复性
Repetitiveness
零点输出
Zero Output
±0.2 % F.S.
滞后 Hysteresis
蠕变(30分钟)
Creep(30min)
温度灵敏度漂移
TC SANP
0.05% F.S. / ºC
零点温度漂移 TCO
输入阻抗
Input Impedence
350 ±10Ω
输出阻抗
Output Impedence
350 ± 10Ω
绝缘电阻
Insulation Resistance
≥1000MΩ/50V DC
温度补偿范围Temperature Compensation Range
- 10ºC ~ 60 ºC
工作温度范围Operating Temperature Range
- 20 ºC~ 80 ºC
安全过载
Safety Overload
120 % F.S.
极限过载
Limit Overload
150 % F.S.
电缆尺寸Cable Size
4芯屏蔽电缆 Φ 3mm×3000mm
防护等级Protection Class
IP66
材质 Material Quality
合金钢 Stainless Steel
接线方式
Cable Color Code
输入: 红(+) 黑(-) ; 输出: 绿(+) 白(-)
Input: Red(+) Black(-); Output: Green(+) White(-)
