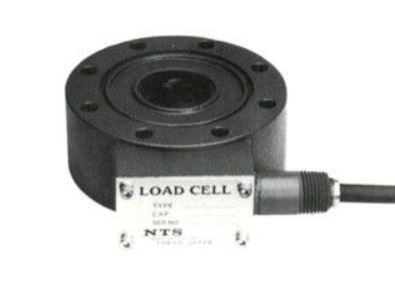

产品名称: 日本NTS称重测力传感器 LRX
特点和用途:拉压负荷剪切型称重测力传感器,高精度,抗偏载能力强,多用于反复荷载试验及抗疲劳试验。

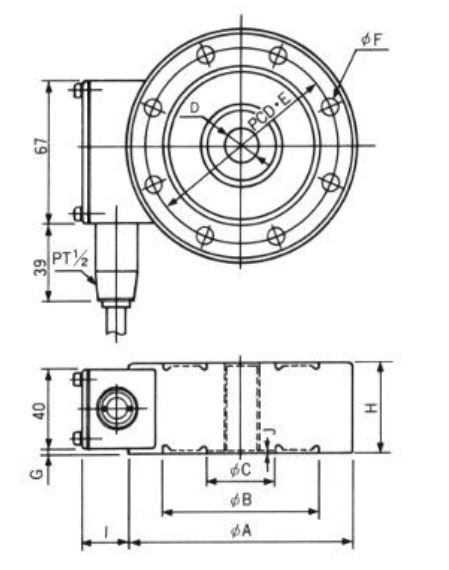

外形尺寸:
型式 |
定格容量 |
φA |
φB |
φC |
D(2級ネジ) |
φE |
F |
G |
H |
I |
J |
LRX-10KN |
10kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
LRX-20KN |
20kN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
LRX-50KN |
50kN |
138 |
94 |
48 |
M24 P2 |
116 |
8-φ11 |
5 |
50 |
25 |
1 |
LRX-100KN |
100kN |
182 |
126 |
76 |
M39 P2 |
154 |
8-φ14 |
10 |
60 |
28 |
1 |
LRX-200KN |
200kN |
226 |
153 |
92 |
M50 P2 |
190 |
12-φ18 |
25 |
90 |
28 |
1 |
LRX-500KN |
500kN |
310 |
200 |
138 |
M76 P3 |
256 |
8-φ26 |
32.5 |
105 |
28 |
2 |
技术参数:
额定荷载 Rated Load |
0~10KN / 20KN / 50KN / 100KN / 200KN / 500KN |
输出灵敏度 Output Sensitivity |
2.0mV / V |
非直线性 Non-linearity |
0.1 % F.S. |
推荐激励电压Recommended excitation voltage |
5~10 V DC/AC |
最大激励电压 Max voltage |
15V DC/AC |
重复性 Repetitiveness |
0.1% F.S. |
零点输出 Zero Output |
±0.1 % F.S. |
滞后 Hysteresis |
0.05% F.S. |
蠕变(30分钟) Creep(30min) |
0.1% F.S. |
温度灵敏度漂移 TC SANP |
0.05% F.S. / ºC |
零点温度漂移 TCO |
0.05 % F.S. / ºC |
输入阻抗 Input Impedence |
380 ±10Ω |
输出阻抗 Output Impedence |
350 ± 10Ω |
绝缘电阻 Insulation Resistance |
≥2000MΩ/50V DC |
温度补偿范围Temperature Compensation Range |
- 10ºC ~ 60 ºC |
工作温度范围Operating Temperature Range |
- 20 ºC~ 80 ºC |
安全过载 Safety Overload |
120 % F.S. |
极限过载 Limit Overload |
150 % F.S. |
电缆尺寸Cable Size |
4芯屏蔽电缆 Φ 6mm×3000mm |
疲劳Tired |
1000 000回 |
