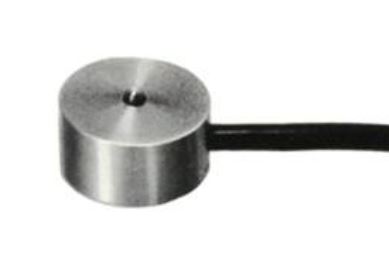

产品名称: 日本NTS称重测力传感器 LCS
特点和用途:小型精密式设计,已广泛应用于称重测试设备的试验研究,体积小,重量轻,安装方便。

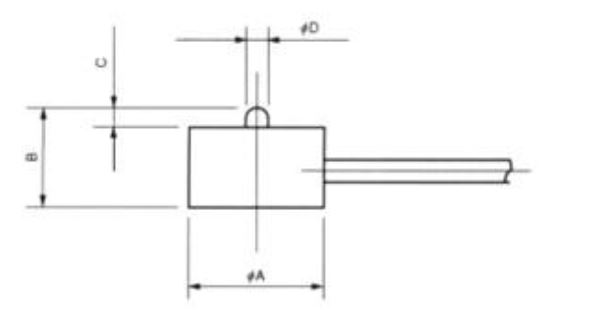

外形尺寸:
型式 |
定格容量 |
φA |
B |
C |
φD |
LCS-10N |
10N |
16 |
12 |
2 |
2.5 |
LCS-20N |
20N |
16 |
12 |
2 |
2.5 |
LCS-50N |
50N |
16 |
12 |
2 |
2.5 |
LCS-100N |
100N |
20 |
11.5 |
2 |
2.5 |
LCS-200N |
200N |
20 |
11.5 |
2 |
2.5 |
LCS-500N |
500N |
20 |
11.5 |
2 |
2.5 |
LCS-1KN |
1kN |
20 |
11.5 |
2 |
2.5 |
技术参数:
额定荷载 Rated Load |
0~10N / 20N / 50N / 100N / 200N / 500N / 1KN |
输出灵敏度 Output Sensitivity |
1.0mV / V |
非直线性 Non-linearity |
0.5% F.S. |
推荐激励电压Recommended excitation voltage |
5~10 V DC/AC |
最大激励电压 Max voltage |
15V DC/AC |
重复性 Repetitiveness |
0.3% F.S. |
零点输出 Zero Output |
±1 % F.S. |
滞后 Hysteresis |
0.3% F.S. |
蠕变(30分钟) Creep(30min) |
0.5% F.S. |
温度灵敏度漂移 TC SANP |
0.2% F.S. / ºC |
零点温度漂移 TCO |
0.2% F.S. / ºC |
输入阻抗 Input Impedence |
380 ±10Ω |
输出阻抗 Output Impedence |
350 ± 10Ω |
绝缘电阻 Insulation Resistance |
≥2000MΩ/50V DC |
温度补偿范围Temperature Compensation Range |
- 10ºC ~ 60 ºC |
工作温度范围Operating Temperature Range |
- 20 ºC~ 80 ºC |
安全过载 Safety Overload |
120 % F.S. |
极限过载 Limit Overload |
150 % F.S. |
电缆尺寸Cable Size |
4芯屏蔽电缆 Φ 6mm×3000mm |
疲劳Tired |
1000 000回 |
