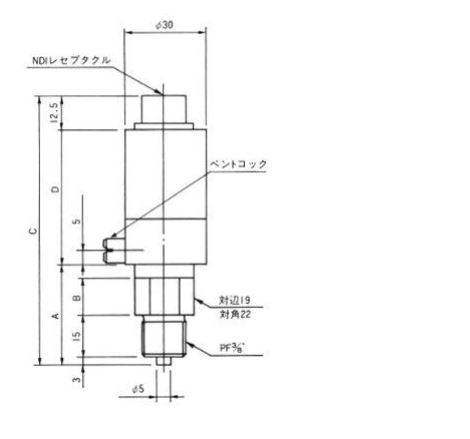

型式

定格容量

A

B

C

D

質量
(g)

PCH-100KP

100kPa

30

12六面カット

113±1

71

約220

PCH-200KP

200kPa

30

12六面カット

113±1

71

約200

PCH-500KP

500kPa

30

12六面カット

99±1

57

約200

PCH-1MP

1MPa

30

12六面カット

99±1

57

約200

PCH-2MP

2MPa

30

12六面カット

99±1

57

約200

PCH-5MP

5MPa

37

14六面カット

99±1

50

約200

PCH-10MP

10MPa

37

14六面カット

99±1

50

約200

PCH-20MP

20MPa

37

14六面カット

99±1

50

約200

PCH-50MP

50MPa

37

14六面カット

99±1

50

約200

额定荷载 Rated Load

0～100Kpa / 200Kpa/ 500Kpa / 1Mpa / 2Mpa / 5Mpa / 10Mpa / 20Mpa / 50Mpa

输出灵敏度

Output Sensitivity

 1.5mV / V

非直线性

 Non-linearity

0.2% F.S.

推荐激励电压Recommended excitation voltage

5~10 V  DC/AC

最大激励电压

Max voltage

15V  DC/AC

重复性

Repetitiveness

0.1% F.S.

零点输出

Zero Output

±0.3 % F.S.

滞后 Hysteresis

0.1% F.S.

蠕变（30分钟）

Creep（30min）

0.1% F.S.

温度灵敏度漂移

TC SANP

0.05% F.S. / ºC

零点温度漂移 TCO

0.05% F.S. / ºC

输入阻抗

Input Impedence

380 ±10Ω

输出阻抗

Output Impedence

350 ± 10Ω

绝缘电阻

Insulation Resistance

≥2000MΩ/50V DC

温度补偿范围Temperature Compensation Range

- 10ºC ~ 60 ºC

工作温度范围Operating Temperature Range

- 20 ºC~ 80 ºC

安全过载

Safety Overload

120 % F.S.

极限过载

Limit Overload

150 % F.S.

电缆尺寸Cable Size

4芯屏蔽电缆 Φ 6mm×3000mm

疲劳Tired

1000 000回
